Háromfázisú transzformátor 6/10 V és 23/40 V

Kisfeszültségű forrás a háromfázisú áram tulajdonságaira és alkalmazásaira vonatkozó alapvető kísérletek elvégzéséhez.
Az alábbi kísérletek szerepelnek az NTL szakirodalomban:
DS 02 Háromfázisú áram – feszültségmérés
DS 03 Csillagkapcsolás – áramerősség a középső vezetőben
DS 04 Háromszögkapcsolás
DS 06 Háromfázisú szinkronmotor
DS 08 Háromfázisú aszinkronmotor
DS 09 Lineáris motor

Különlegességek:
Bekapcsolási áramkorlátozás
Termikus-mágneses elsődleges biztosíték és üzemeltetési be-/kikapcsoló kapcsoló összevonása
Termikus-mágneses elsődleges biztosíték és be-/kikapcsoló kapcsoló összevonása minden egyes fázis számára
Üzemjelző minden fázis számára
Egyedi transzformátorok minden fázis számára

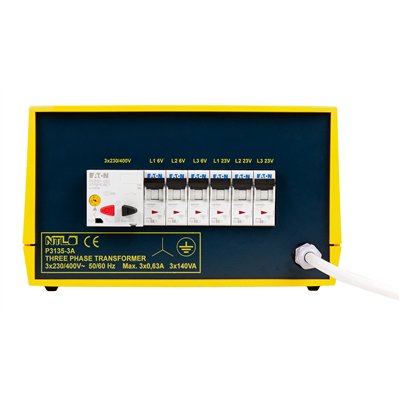

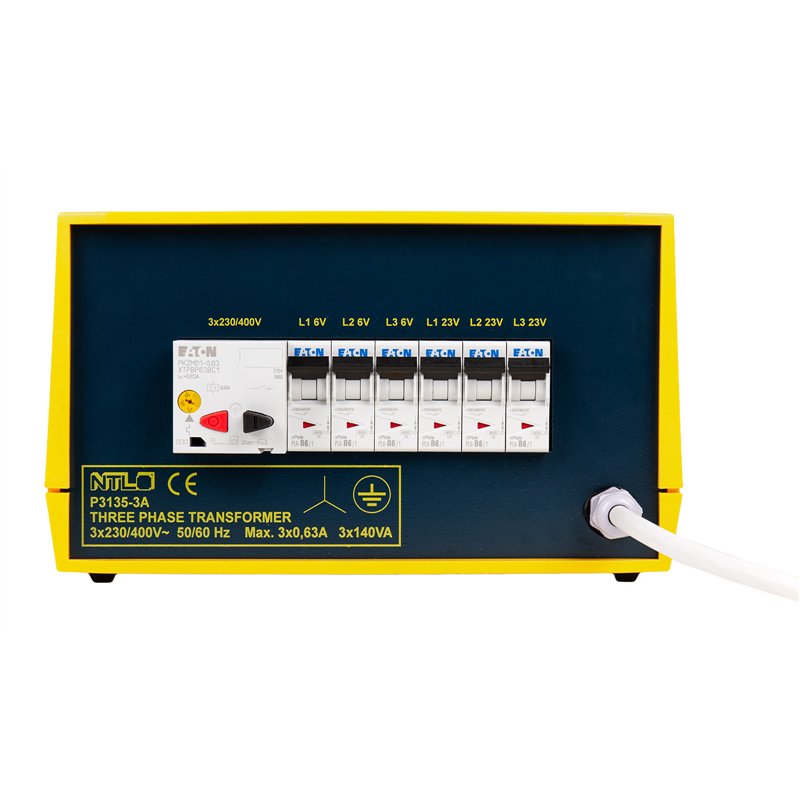

3 pólusú megszakító beépített be-/kikapcsolóval
6 x 1 pólusú megszakító beépített be-/kikapcsolóval

Műszaki adatok:

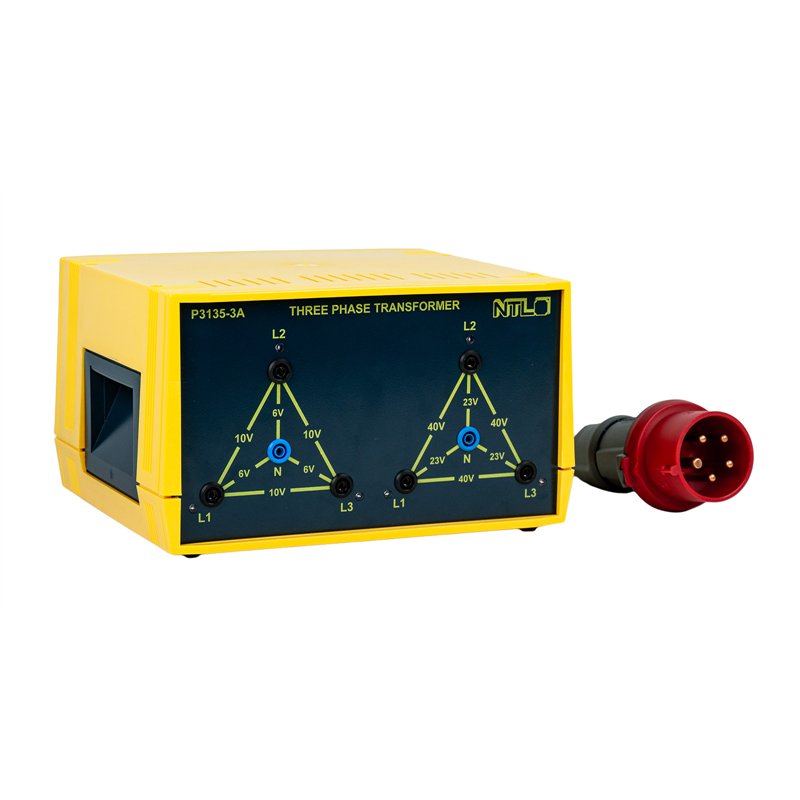

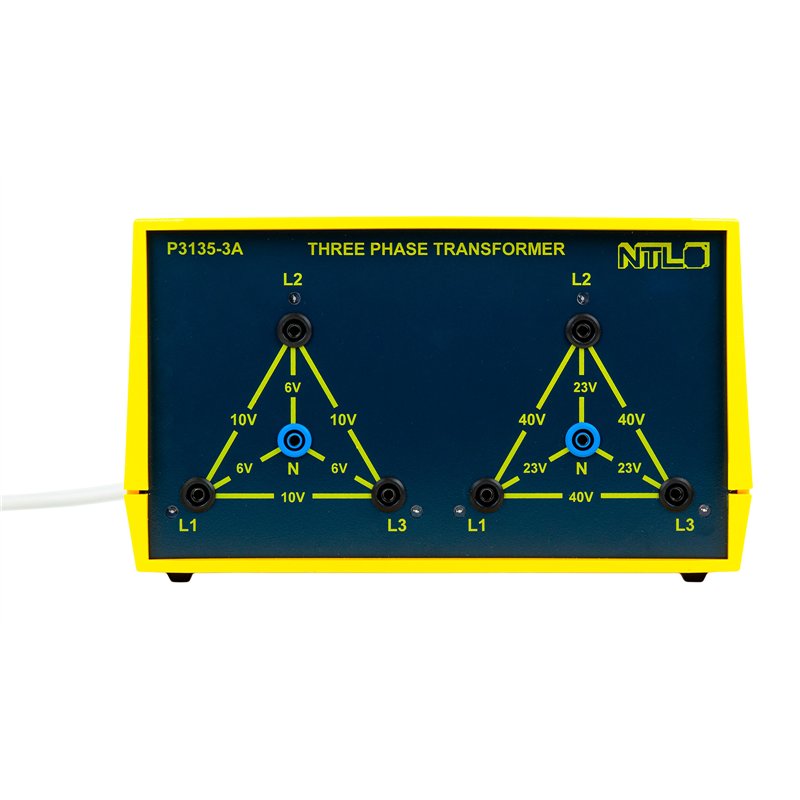

Forgómező-feszültségek kimenetei: egy-egy blokk négy biztonsági aljzattal
Bal oldalon: 3 x 6/10 V
Jobb oldalon: 3 x 23/40 V
A csillag- és háromszögfázisú feszültségek fel vannak nyomtatva.
Max. áramterhelhetőség: 6 A
A kimeneti feszültségek galvanikusan el vannak választva az erősáramú hálózattól

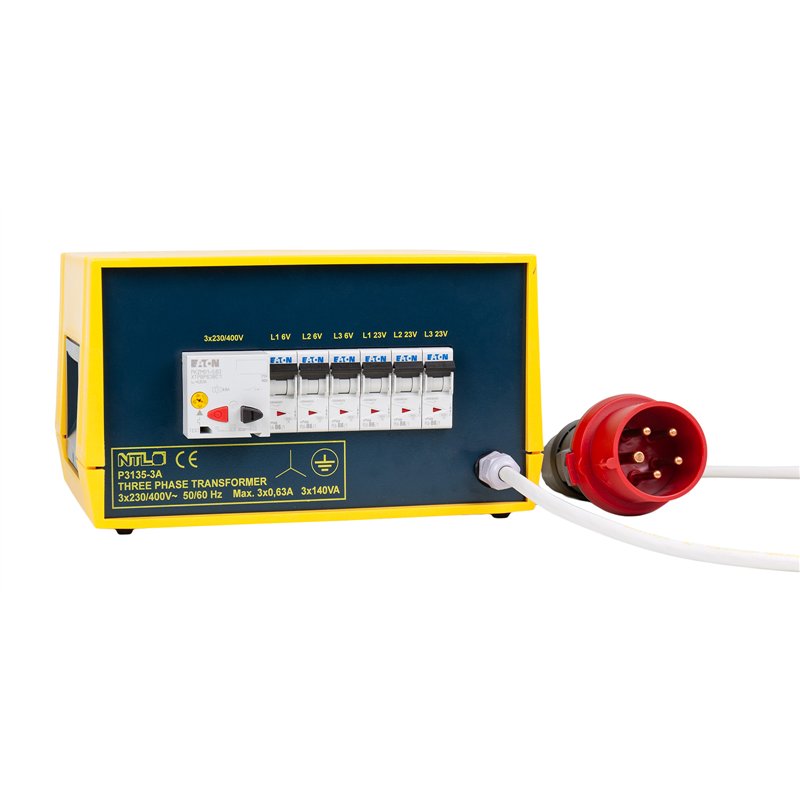

Rögzített hálózati kábel: CEE-dugó 16 A 5p 6h IP44 az IEC 60309 szerint
Teljesítményfelvétel: 3 x 140 VA
Bemeneti feszültség: 3 x 230/400 V AC, 50/50 Hz
Méretek: 260 x 150 x 218(240) mm
Tömeg: kb. 8240 g
