Dinamikus pozicionáló rendszer a CoachLab II-hez

A dinamikus pozicionáló rendszer segítségével a Coach programban egyszerűen vezérelheti és rögzítheti a pozíciót – 0,2 mm-es felbontással.
Az érzékelőtől való távolság függvényét egyszerűen ábrázolhatja egy diagramon!
A működéshez a CoachLab II interfész szükséges.

Ez a dinamikus pozicionáló rendszer lehetővé teszi az érzékelők vagy alkatrészek gyors, pontos és reprodukálható pozicionálását gyakorlati kísérletek során.
A rögzített és programozható pozicionálási lépések, valamint a meghatározott és programozható mozgási sebességek nagyfokú rugalmasságot biztosítanak, miközben a kezelés rendkívül egyszerű.
A kísérletek gyorsan, a kísérletező zavaró beavatkozása nélkül végezhetők el.

Kísérleti példák:
- Távolságtörvény
- Tekercs által létrehozott mágneses mező
- Felületi feszültség
- Két rés által okozott fényinterferencia
- stb.

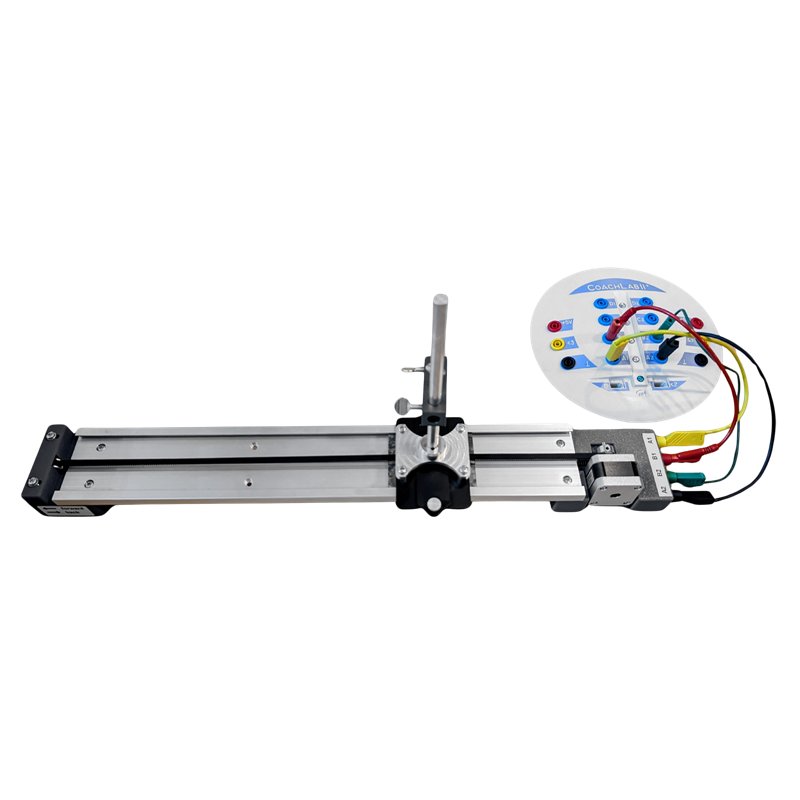

A CoachLabII+ interfész (P4910-1C) lehetővé teszi a szán pozíciójának rögzítését a vezetősínen a számítógép és a Coach7 segítségével.
Más érzékelők mérési adatai a szán pozíciójától függően rögzíthetők és gyorsan kiértékelhetők.

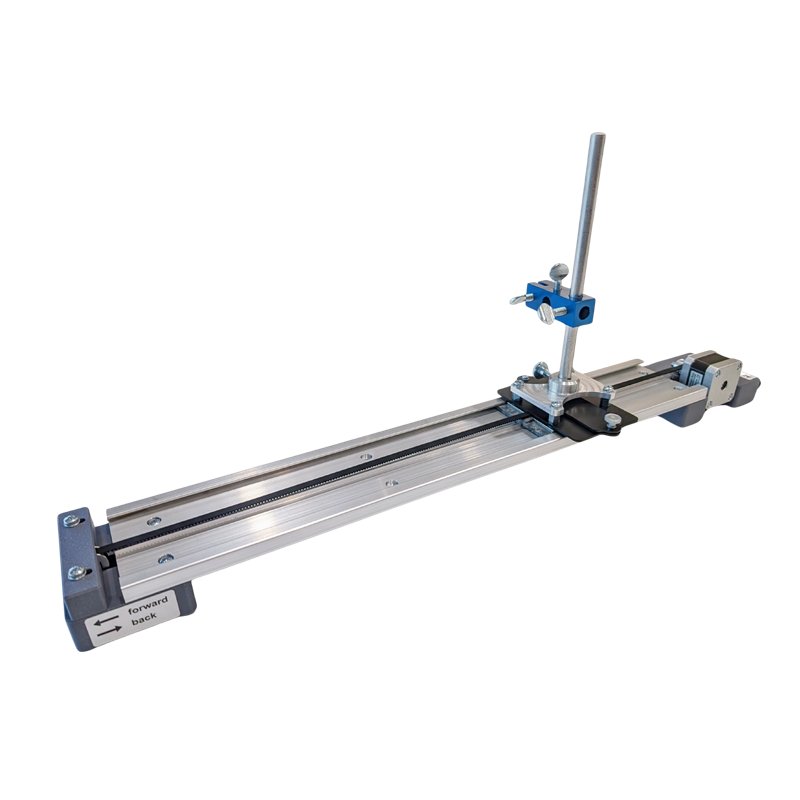

Ennek a dinamikus pozicionáló rendszernek a mozgó eleme egy szán, amely egy retortrudat vagy érzékelőtartót képes hordozni.
A csúszka egy lineáris pályán halad, és mozgását egy lépésmotorhoz kapcsolt szállítószalag hajtja.

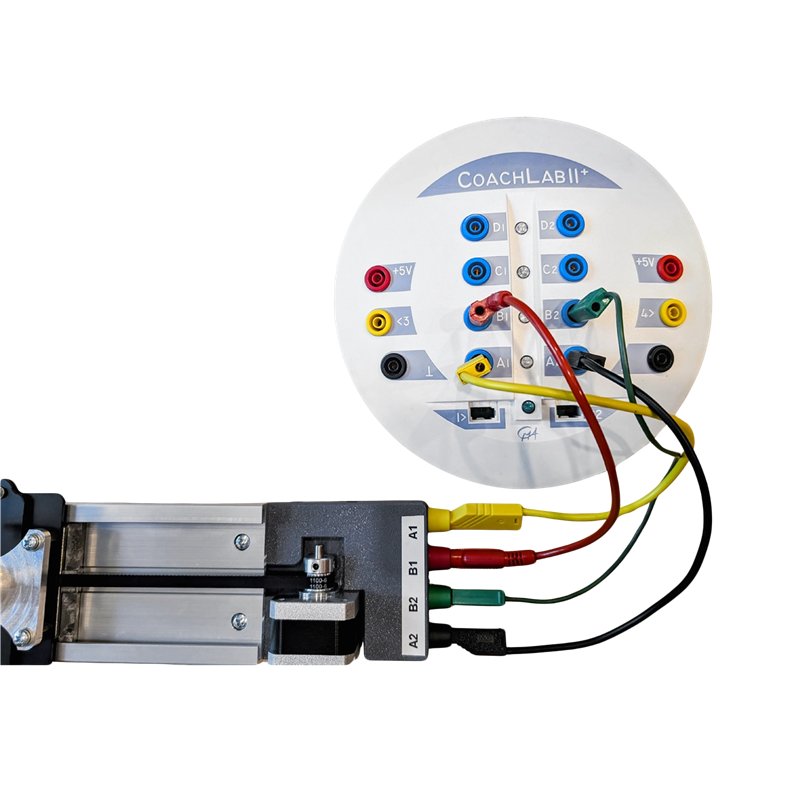

A lépésmotort a CoachLabII+ (P4910-1C) interfész vezérli, amely a motor meghajtásához szükséges vezérlőjeleket generálja.
A Coach-Control program vezérli a pozicionáló rendszert, és gondoskodik a szán pozíciójának pontos és ismételhető szabályozásáról a sín mentén.
A rendszerhez egy rögzítőrúd (Ø 10 mm, hossza 200 mm) és egy rúdbilincs tartozik.
