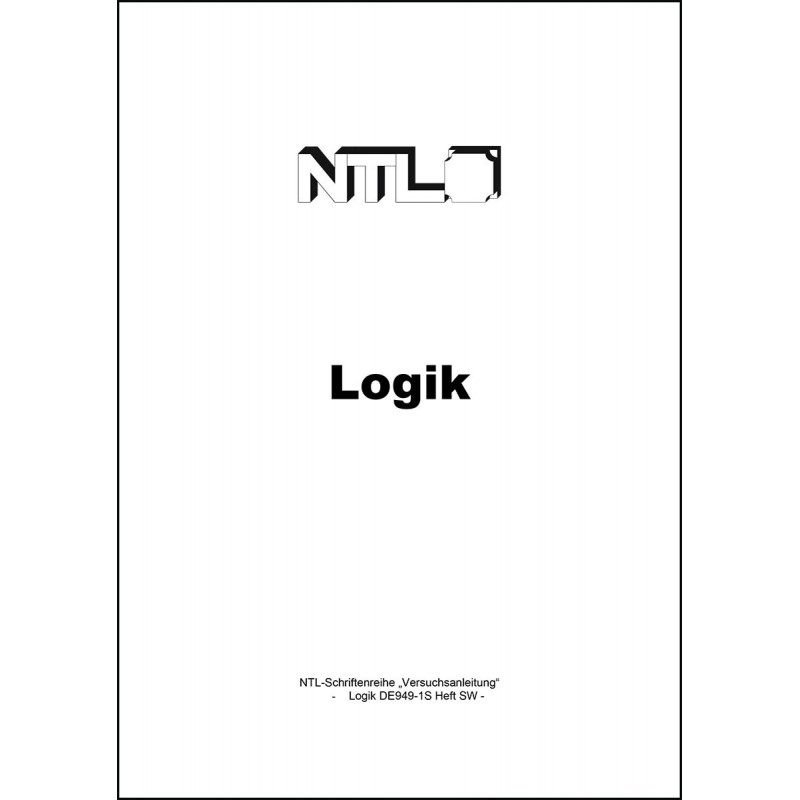

Logikai kísérleti útmutató, SW füzet

Kísérleti témák: MPL Numerical Systems DE940-0A (4 kísérlet): EIC 0.01 Decimális számrendszer EIC 0.02 Kettes számrendszer EIC 0.03 Hexadecimális számrendszer EIC 0.04 Számrendszerek átalakítása MPL COMBO DE945-1E (30 kísérlet): EIC 1.1.01 NOT kapu EIC 1.1.02 AND kapu EIC 1.1.03 OR kapu EIC 1.1.04 NAND kapu EIC 1.1.05 NAND kapu AND és NOT kapukból EIC 1.1.06 NOR kapu EIC 1.1.07 NOR kapu OR és NOT kapukból EIC 1.1.08 EXOR kapu EIC 1.1.09 EXOR kapu 1 (AND kapuval) EIC 1.1.10 EXOR kapu 2 (OR kapuval) EIC 1.1.11 NOT kapu NAND kapukból EIC 1.1.12 AND kapu NAND kapukból EIC 1.1.13 OR kapu NAND kapukból EIC 1.1.14 NOT kapu NOR kapukból EIC 1.1.15 AND kapu NOR kapukból EIC 1.1.16 OR kapu NOR kapukból EIC 1.1.17 De Morgan 1 (NAND) EIC 1.1.18 De Morgan 2 (NOR) EIC 1.1.19 RS flip-flop 2 NAND kapuból EIC 1.1.20 RS flip-flop 2 NOR kapuból EIC 1.1.21 RS flip-flop (NAND) kapcsolóval és órajellel EIC 1.1.22 RS flip-flop (NOR) kapcsolóval és órajellel EIC 1.1.23 D flip-flop NAND kapukból EIC 1.1.24 D flip-flop NOR kapukból EIC 1.1.25 Félösszeadó 1 EIC 1.1.26 Félösszeadó 2 EIC 1.1.27 Félösszeadó EXOR kapuval EIC 1.1.28 Teljes összeadó EIC 1.1.29 Kódoló áramkör (decimális -> bináris) EIC 1.1.30 Dekódoló áramkör (bináris -> decimális) MPL CONTROLLING DE945-2E (12 kísérlet): EIC 1.2.01 Ajtóvezérlés EIC 1.2.02 Motorvezérlés EIC 1.2.03 Világításvezérlés EIC 1.2.04 Kettős biztonsági áramkör EIC 1.2.05 Fűtésvezérlés EIC 1.2.06 Hővédelem EIC 1.2.07 Tűzjelző EIC 1.2.08 Légkondicionáló berendezés EIC 1.2.09 Riasztóberendezés 1 EIC 1.2.10 Riasztóberendezés 2 EIC 1.2.11 Mosógépvezérlés EIC 1.2.12 Hűtőszekrény IC 7400 (4 x NAND) DE943-4E (6 kísérlet): EIC 1.3.01 AND 2 NAND-ból EIC 1.3.02 NOT 2 NAND-ból EIC 1.3.03 NOR 3 NAND-ból EIC 1.3.04 OR 3 NAND-ból EIC 1.3.05 Tűzjelző (AND 2 NAND-ból) EIC 1.3.06 Világítási kapcsolás (OR 3 NAND-ból)
