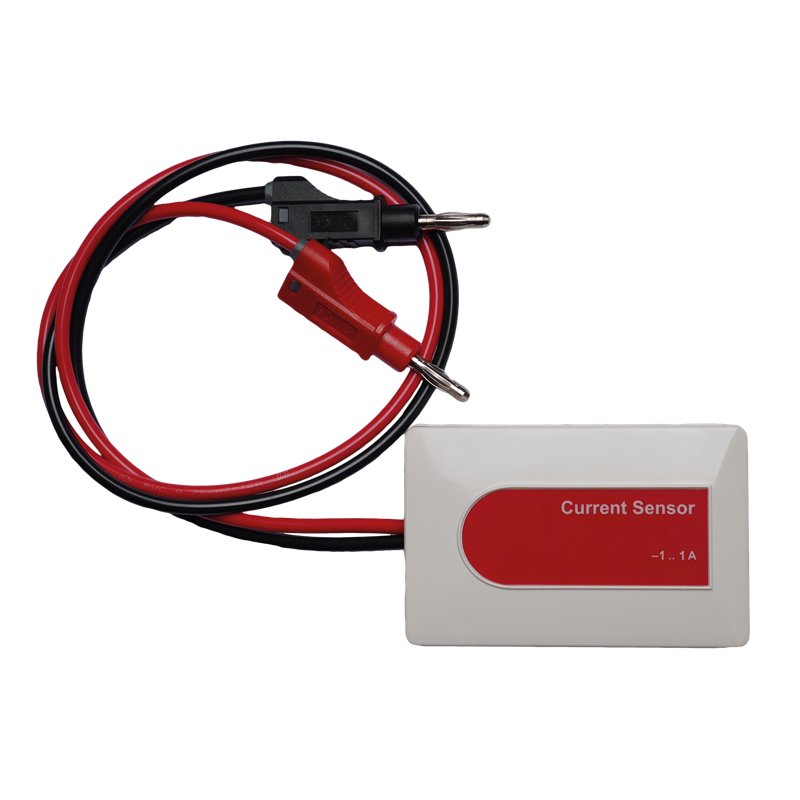

Áramérzékelő, ±1 A (diff)

Az áramérzékelő egy univerzális mérőműszer, amely egyen- és
váltakozó áramú áramkörökben méri az áramerősséget. -1 és +1 amper közötti tartományban használható árammérésre.
A mérőrendszerhez való egyszerű csatlakoztatás érdekében két banáncsatlakozóval van felszerelve.
Az érzékelő mérőelemeként egy belső ellenállás szolgál, amely a piros és a fekete csatlakozó között van bekötve.
Ezen az ellenálláson kis feszültségesés keletkezik, amelyet egy jelerősítő felerősít,
majd továbbít egy csatlakoztatott mérőinterfésznek.
Az érzékelő többszörös biztosítékkal van ellátva. Az áramkör egyik alkatrészével sorba kell kapcsolni.
Kérjük, vegye figyelembe, hogy a nagy áramerősségek károsíthatják az érzékelőt.

Műszaki adatok:
- Mérési tartomány: -1000 .. 1000 mA
- Felbontás: 0,5 mA
- Max. feszültség: 50 V
- Maximális mérési frekvencia: 100 kHz (CoachLab II+, WiLab) / 1 MHz (VinciLab 2)

Kísérleti javaslatok
Az áramérzékelő kifejezetten az -1 és +1 A közötti tartományban az elektromos áram pontos mérésére használható –
ezért számos különböző kísérlet elvégzésére alkalmas.

Példák erre:
• Akkumulátor vagy elem töltöttségi állapotának ellenőrzése
• Kondenzátor kisülési görbéjének meghatározása
• Az áramerősség és a feszültség közötti összefüggés vizsgálata különböző
elektromos fogyasztóknál vagy kapcsolóelemeknél: diódák, izzók,
fény- és hőmérsékletfüggő ellenállások (VDR, LDR, PTC, NTC stb.)
• Soros és párhuzamos kapcsolások mérése
• Feszültségérzékelővel együtt ez az áramérzékelő felhasználható
az áram és a feszültség közötti összefüggés (Ohm-törvény) mérésére.
